Transformador muntat en pal de 25kva-2,4*7,2/0,12*0,24 KV|Canadà 2025

01 General

1.1 Descripció del projecte

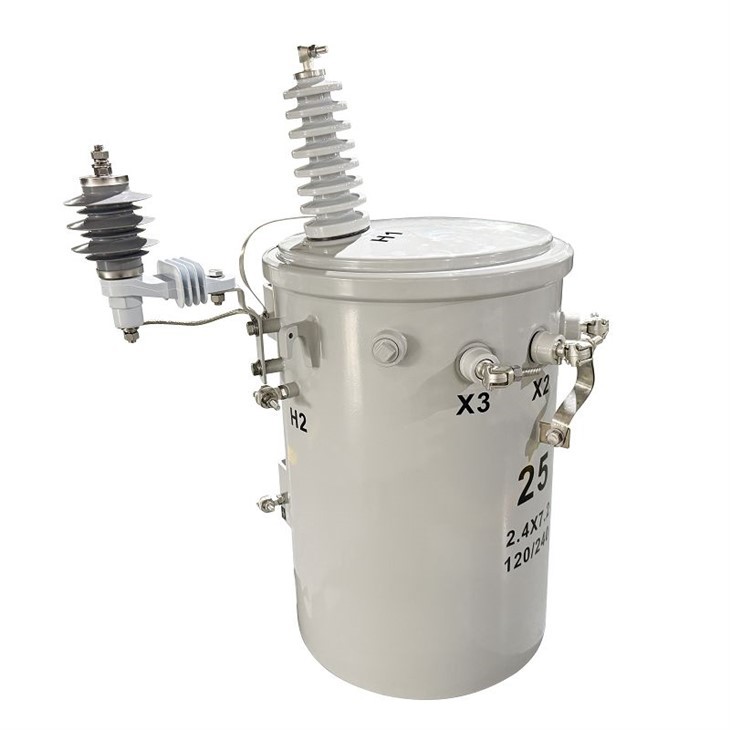

L'any 2025, SCOTECH va subministrar un transformador monofàsic de 25 kVA per a un projecte de distribució de serveis públics canadenc.

El projecte seguia els estàndards CSA C2.2-06 i els requisits de la companyia canadenca local. Vam prestar especial atenció a la protecció contra sobretensions, la fiabilitat de l'aïllament i la seguretat a l'aire lliure, perquè a les zones rurals mai no saps què et pot donar el temps o la vida salvatge.

Instal·lat en un pal de distribució al llarg d'una línia d'alimentació rural, aquest transformador redueix la tensió mitjana a 120/240 V per al servei residencial. Està dissenyat específicament per a xarxes de distribució aèries en zones de baixa-densitat, on la tensió estable i la durabilitat ambiental són fonamentals-i sí, també la protecció de la vida salvatge.

Com que aquests pals estan exposats a llamps, sobretensions de commutació i, de vegades, animals curiosos, hem equipat la unitat amb un-parachocs d'alt rendiment i protectors de vida salvatge. Aquesta configuració manté el transformador fiable a llarg termini i ajuda a reduir el risc d'interrupcions, fins i tot en condicions difícils.

1.2 Fitxa tècnica

Especificacions i full de dades del transformador muntat en pal de 25 kVA

1.3 Dibuixos

Dibuix i placa d'identificació del transformador muntat en pal de 25 kVA

02 Fabricació

2.1 Enrotllament

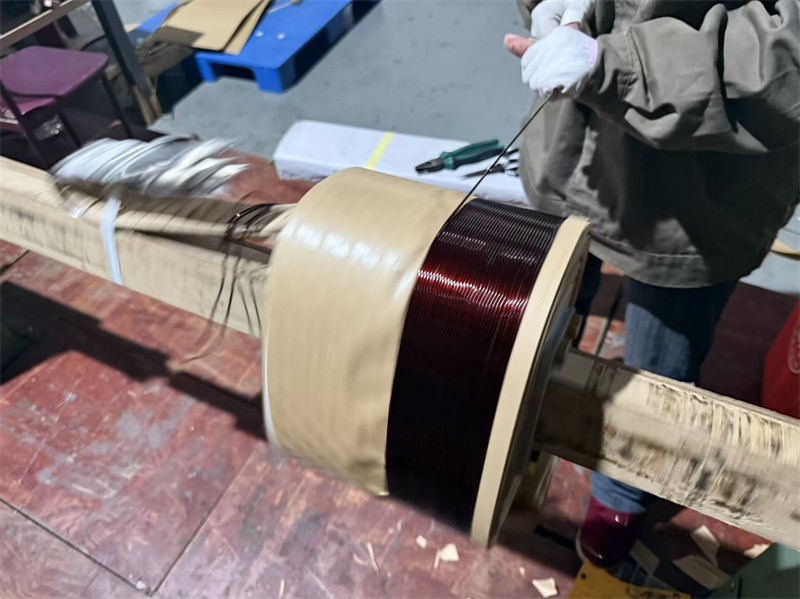

Configuració de la bobina: làmina LV, cable HV, barreja de coure i alumini. El paper d'alumini propaga el corrent, elimina la calor. El cable es doblega, es manté aïllat. La barreja de coure-alumini aconsegueix l'eficiència i el cost correctes. Durable. Obres en carrers urbans, línies rurals, sigui el que el dia li posi. Fiable, estable, fent la seva feina sense problemes.

2.2 IFD

Aquest transformador muntat en pal de 25 kVA està equipat amb un dispositiu de fusible intern (IFD) opcional, seleccionat per proporcionar protecció addicional als bobinatges del transformador. L'IFD actua com a salvaguarda contra els curt-circuits interns o les sobrecàrregues, desconnectant la secció de bobinatge afectada sense afectar la resta del sistema. Aquesta característica millora la fiabilitat operativa, especialment en xarxes de distribució aèria remotes o rurals, i va ser escollida per a aquest projecte per satisfer els requisits específics de seguretat i rendiment del client.

2.3 Tanc

El dipòsit d'oli es va fabricar al taller de dipòsits propi de SCOTECH seguint un procés de producció precís: les plaques d'acer es van tallar primer a mida, es van perforar, es van doblegar i es van enrotllar per donar forma, després es van soldar en un dipòsit complet. Després de soldar, els nostres tècnics qualificats van treure manualment l'escòria, tal com es mostra a la foto adjunta, i el dipòsit es va preparar encara més mitjançant la mòlta i el granat-. Finalment, es va aplicar un recobriment en pols i el dipòsit acabat es va sotmetre a una inspecció exhaustiva per garantir-la durabilitat exterior a llarg termini, la resistència a la corrosió i la qualitat general.

2.4 9KV paral·lel alt

Per protegir el transformador muntat en pals de 25 kVA que funciona en un sistema de distribució primària de 7,2 kV, es va seleccionar i instal·lar un descargador de sobretensions de classe 9 kV al costat primari.

El pararrayos manté les sobretensions d'impuls del llamp per sota dels 30 kV, la qual cosa significa que l'aïllament del transformador es manté protegit i la seva vida útil augmenta realment-especialment als pals exposats on les tempestes poden colpejar amb força.

I com que aquestes instal·lacions són a l'aire lliure, i els animals-bé, són curiosos-hem afegit guardes de vida salvatge a les boixes primaris i al mateix protector. D'aquesta manera, disminueix el risc d'errors relacionats amb els animals-i el transformador es manté segur i fiable. És exactament el tipus de protecció que necessiteu per a les xarxes de distribució rurals i suburbanes.

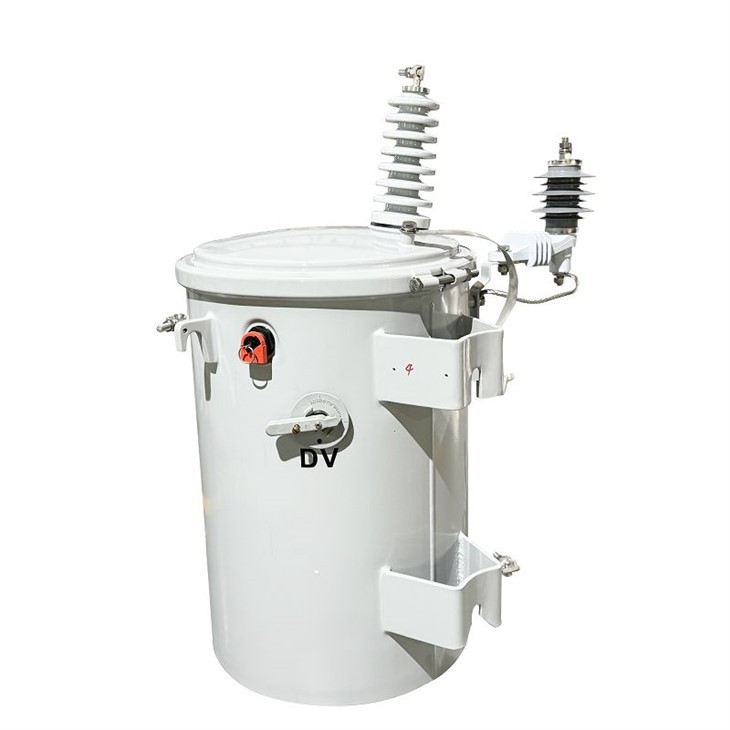

Limitadors de sobretensions instal·lats en transformadors

Dibuix de pararrayos

Coberta de protecció contra sobretensions
